Systemregler

IBC Regler
zur effizienten Heizungsregelung

IBC Regler zur effizienten Heizungsregelung

IBC Regler für alle IBC-Heizkesselmodelle

Eine Heizungsanlage kann nur optimal funktionieren, wenn alle Komponenten in einer bedarfsgerechten Hydraulik aufeinander abgestimmt sind. Der IBC Regler ist ein beispeilweise witterungsgeführtes, zentrales Regelungssystem und dient dem Management deiner Heizungsanlage. Er bietet die optimale Möglichkeit zur Kontrolle und Bedienung aller hydraulischen Komponenten. Mit dem IBC Regler können folgende externe Komponenten angesteuert werden:

eine automatische Wärmequelle (Gas-, Öl- oder Pelletkessel)
Pumpengruppen
Mischergruppen
Brauchwasserpumpengruppe
Warmwasserzirkulationspumpe
ein Solarsystem

Bei der Entwicklung der Software unserer IBC Regler legten wir besonderes Augenmerk auf eine einfache übersichtliche Anwenderlösung mit intuitiver Bedienung. Die Installation ist sehr einfach, es wird eine 230V Stromversorgung angeschlossen, alle notwendigen Fühler sind im Lieferumfang enthalten, die Pumpen und ggf. Mischer werden an die vorgesehenen Anschlüsse nach Verdrahtungsplan angeschlossen und schon kann es losgehen.

Wir unterstützen Dich bei der Auswahl eines für deine Bedürfnisse optimal abgestimmten Reglersystems und erstellen Dir einen Hydraulikvorschlag.

IBC Erweiterungsmodul - Ergänzung zum Kesselregler GK-7K & GK-8K

Das IBC Erweiterungsmodul ist ein universell einsetzbarer Regler mit 6 Temperaturfühlereingängen. Des Weiteren verfügt er über 10 Ausgänge zur Ansteuerung von Pumpen, Mischern, Stellantrieben und Ventilen. Er dient als Wanderweiterungsregler in Ergänzung zum Kesselregler des GK-7K und GK-8K. Angesteuert werden können: 1x gemischter Heizkreis, 1x Brauchwasserladekreis, 1x Zirkulation, 1x Solarkreis. Die Bedienung des Erweiterungsreglers erfolgt über das Kesselreglerdisplay. Eine automatische Erkennung der angeschlossen Anlagenteile ermöglicht eine kinderleichte Einrichtung (Plug&Play).

Artikel-Nr.
1510-00-0003

IBC Erweiterungsmodul zum Kesselregler GK-7K und GK-8K

IBC Systemregler

Vorteile des Systemreglers SR-2.0V

Leicht zu bedienen mit komfortabler Zustandsübersicht der gesamten Heizungsanlage per 4,3" Touch-Display
Individuell auf Heizungsanlage zugeschnitten
Temperaturfühler & Außentemperaturfühler inklusive

Der IBC Systemregler ist ein universell einsetzbarer Regler zur Wandmontage mit 16 Eingängen für Temperatursensoren. Des Weiteren verfügt er über 16 Ausgänge zur Ansteuerung von Pumpen, Mischern, Stellantrieben und Ventilen.

Standardansteuerung:

1x Holzkessel oder Kaminoffenansteuerung
1x Automatikkesselansteuerung (Pellet/Öl/ Gas/Wärmepumpe)
2x gemischte Heizkreisansteuerung
1x Brauchwasserladekreis
1x Zirkulation
2x Solaransteuerung mit 2 Verbrauchern

Eine Konfiguration des IBC Systemreglers auf dein individuelles Projekt bzw. deine Heizungsanlage ist einfach umsetzbar. Auch individuelle Sonderkonfigurationen sind in Absprache mit unserer Technik umsetzbar.

Maße (B x H x T): 250 x 200 x 85 mm

Artikel-Nr.
1510-00-0002

Funktionen des IBC Systemreglers

Mit dem IBC Systemregler „Alles im Blick“

Der Systemregler ist ein Heizungsregler der auf deine Bedürfnisse zugeschnitten ist. Du hast eine übersichtliche Darstellung deines Heizsystems mit Temperaturen der einzelnen Wärmeerzeuger wie beispielsweise Holzheizung und Pelletheizung, Speichertemperaturen, Außentemperatur und Pumpenstatus.

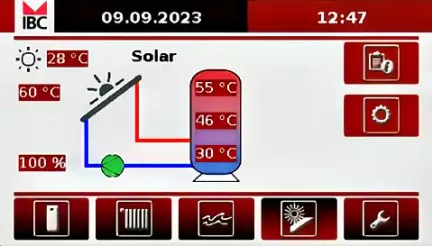

Anschluß einer Solaranlage

Unsere Sonne ist ein kostenloser Energielieferant und ihre Energie ist auf unsere Lebenszeit gerechnet schier unendlich. Wenn Du eine Solaranlage besitzt, kann diese an den IBC Systemregler angeschlossen werden. Der Systemregler zeigt Dir grafisch übersichtlich deine Solaranlage mit den dafür relevanten Temperaturen.

Heizkreise sinnvoll regeln

Eine moderne Heizanlage verfügt über einen oder mehrere gemischte Heizkreise. Eine sinnvolle Regelung der Heizkreise spart viel Energie! Hier kannst Du festlegen, wie viel Wärme an deine Heizkörper oder Fußbodenheizung gesendet wird und das spielend einfach. Generell gilt, je weniger warmes Wasser (Heizenergie) aus dem Speicher entnommen wird, desto mehr Energie sparst Du.

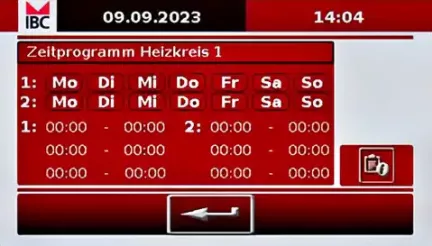

Mit Heizzeitprogrammen planen

Um deine Heizkörper bedarfsgerecht mit Wärme zu versorgen und kostbare Energie zu sparen, können für den jeweiligen Heizkreis im Wohnhaus abhängig von den Wochentagen, unterschiedliche Zeitprogramme festgelegt werden.

Heizkurve - mit der richtigen Eingstellung Energie sparen

Über die Heizkurve legst Du fest, wie viel Wärme an deine Heizkörper oder Fußbodenheizung in Abhängigkeit zur Außentemperatur gesendet wird.

Systemregler Heizkurve – mit der richtigen Einstellung Energie sparen

Internetmodul für IBC Regler

Das Internetmodul ist die Schnittstelle zur Datenübertragung via Netzwerk oder W-Lan (Erweiterung notwendig). Dadurch ist eine Fernwartung von IBC Reglern möglich.

Funktionsdatenverwaltung und Firmwareverwaltung
Anlagenvisualisierung für Browser und Apps
Datenlogging über CAN-BUS oder DL-Bus
Ereignisgesteuerte Benachrichtung per E-Mail
Steckplatz für GSM-Modul
Schnittstelle Modbus TCP/IP
Zugriff direkt über LAN-Netzwerk oder über kostenloses Webportal sowie per App für Android™ & Apple iOS™
Schnittstellen: CAN-BUS, ModBus TCP/IP, 2x Datenleitung, Ethernet (RJ45), SD-Karte

Artikel-Nr.
1520-00-0002

W-Lan Erweiterung für Internetmodul

Die W-Lan Erweiterung ermöglicht die Verbindung des Internetmodules mit einem W-Lan Netzwerk oder dem mobilen Internet (3G/4G Stick notwendig) und wird mit einem eigenem Netzteil ausgeliefert.

Artikel-Nr.
1520-00-0003

Fühler für IBC Regler

Bezeichnung	Artikel-Nr.
Universalfühler 2 m	1590-00-0001
Universalfühler 5 m	1590-00-0002
Universalfühler 10 m	1590-00-0003
Universalfühler 15 m	1590-00-0004
Außentemperaturfühler	1520-00-0001
